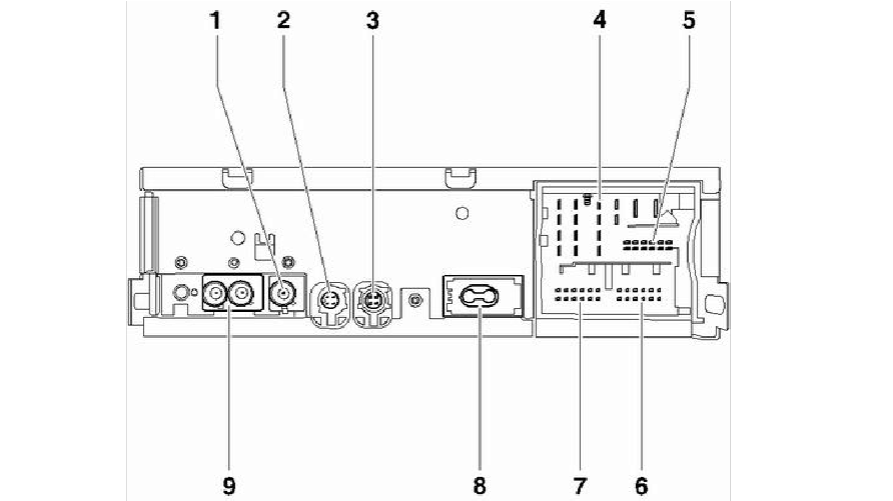

电子通讯信息设备1控制单元
-J794-插头-装配概览
1-GPS天线插头
插头颜色：蓝色
导航天线输入插头
仅适用于带导航系统的车型
2-USB接口
颜色：红色
对接到前部信息显示和操作单元控制单元的显示单元-J685-
3-USB接口
颜色：黄色
USB接入信号
4-多针脚插头，18针脚，喇叭输出电源
针脚定义→插图
5-多针脚插头，12针脚，CAN总线
针脚定义→插图
6-多针脚插头，12针脚，外部音频，USB接口
针脚定义→插图
7-多针脚插头，12针脚，电话话筒，倒车摄像头针脚定义→插图
8-光纤接口
仅适用于装备带低音炮音响系统的车型
预留
9-天线插头
插头颜色：白色
AM/FM天线输入插头
大众 MIB 接线图纸
多针脚插头Ⅰ，18针脚，喇叭输出电源
1-喇叭，正极，右后
2-喇叭，正极，右前
3-喇叭，正极，左前
4-喇叭，正极，左后
5-喇叭，负极，右后
6-喇叭，负极，右前
7-喇叭，负极，左前
8-喇叭，负极，左后
9-未占用
10-未占用
11-未占用
12-未占用
13-未占用
14-未占用
15-未占用
16-未占用
17-负极连接，接线柱31
18-正极连接，接线柱30a
多针脚插头Ⅱ，12针脚，CAN总线
1-CAN-H，总线高位（信息娱乐系统）
2-E380多媒体系统操作单元信号
3-未占用
4-未占用
5-未占用
6-CAN-H，总线高位（信息娱乐系统）
7-CAN-L，总线低位（信息娱乐系统）
8-E380多媒体系统操作单元信号
9-未占用
10-未占用
11-未占用
12-CAN-L，总线低位（信息娱乐系统）
多针脚插头Ⅲ，12针脚，电话话筒，倒车摄像头1-R38电话话筒，正极连接
2-未占用
3-未占用
4-未占用
5-未占用
6-R189倒车摄像头
7-R38电话话筒，负极连接
8-未占用
9-未占用
10-未占用
11-未占用
12-R189倒车摄像头
多针脚插头Ⅳ，外部音频，USB接口
1-外部音频源接口接地
2-外部音频源接口信号
3-USB接口电源5V
4-USB接口接地
5-未占用
6-未占用
7-外部音频源接口信号
8-屏蔽线
9-未占用
10-未占用
11-未占用
12-未占用
